ZL GU 2 mechanische afdichtingen

ZLSEALS is een fabrikant en leverancier van ZL GU 2 mechanische afdichtingen in China. Met een rijk ervaren R&D-team in dit dossier kunnen we de beste professionele oplossing bieden voor klanten met een concurrerende prijs uit binnen- en buitenland. Wij zijn een fabriek voor mechanische afdichtingen op maat in China, op verzoek van de klant.

Stuur onderzoek

Productomschrijving

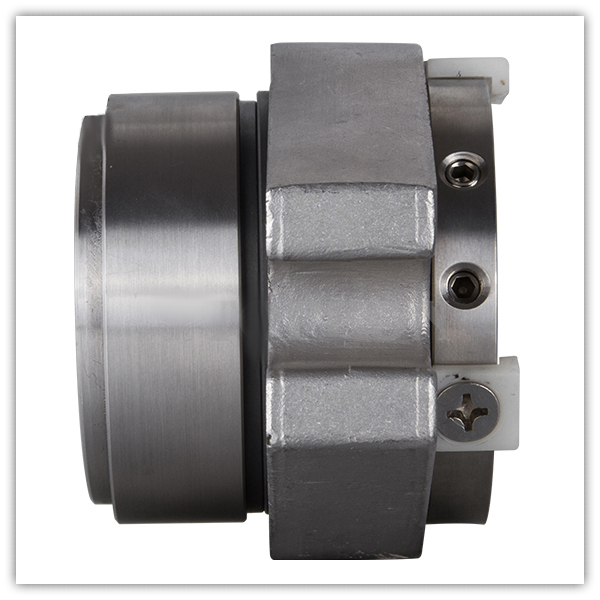

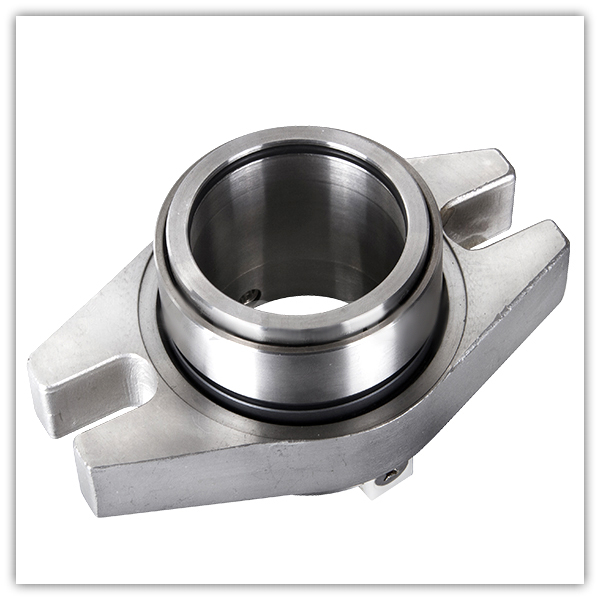

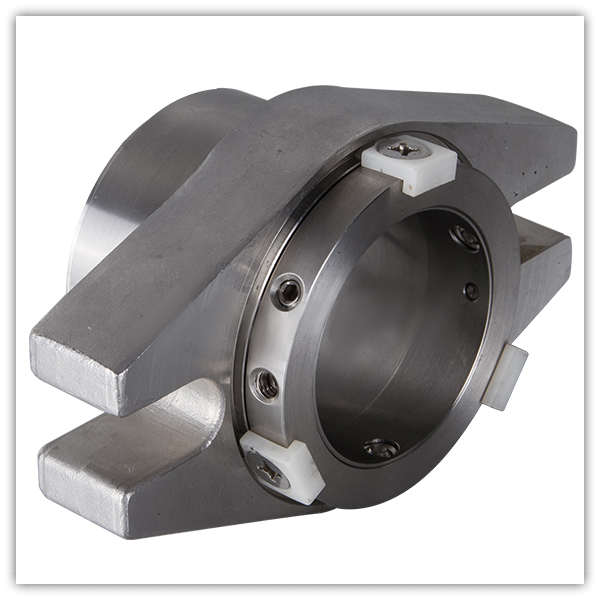

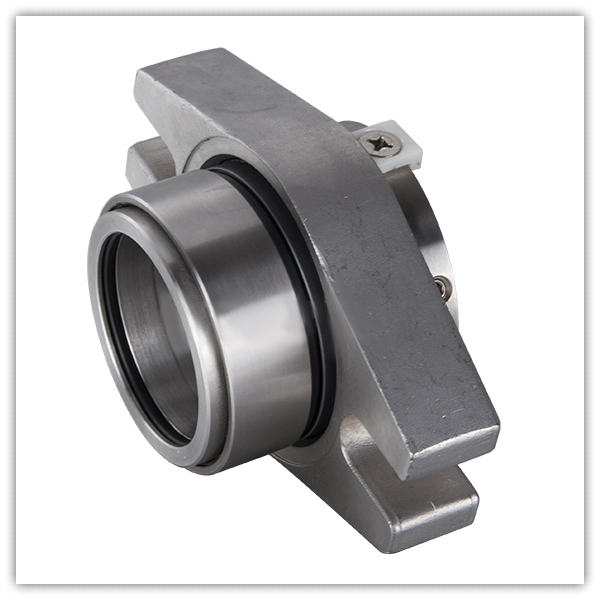

ZLGU2-cartridge mechanische afdichting Vervang AES CONII

Beschrijving:

ZL GU 2 mechanische afdichtingen
Vervang de mechanische afdichting van de mechanische Aesseal CURC-cartridgeafdichting

Operationele omstandigheden:

Temperatuur: -20℃ tot +210℃
Druk: ≤2,5 MPa
Snelheid: ≤15m/s

Materialen:

Stationaire ring: siliciumcarbide, koolstof, TC,
Roterende ring: koolstof, siliciumcarbide, TC
Secundaire afdichting: EPDM, Viton, Afias, Kalrez
Veer- en metalen onderdelen: staal

Toepassingen:

Schoon water,
Rioolwater
Olie en andere matig corrosieve vloeistoffen

d(mm)	D5	D7	D9	L3	D4		W		L1	L2
d(mm)	D5	D7	D9	L3	min	maximaal	min	maximaal	L1	L2
24	101.6	55.6	20.7	56.1	40	48	69.9	88.9	28.6	31.8
25	101.6	55.6	20.7	56.1	41	48	69.9	88.9	28.6	31.8
28	104.8	58.8	20.7	59.3	44	50	73.1	92.1	28.6	31.8
30	108	61.9	20.7	62.4	46	54	762	95.3	28.6	31.8
32	108	61.9	20.7	62.4	48	54	76.2	95.3	28.6	31.8
33	108	61.9	20.7	62.4	49	55	762	95.3	28.6	31.8
35	108	66.7	20.7	67.2	51	59	81	95.3	28.6	31.8
38	114.3	71.5	22.3	72	572	62	85.8	101.6	28.6	33.4
40	114.3	71.5	22.3	72	58	64	85.8	101.6	28.6	33.4
43	120.7	74.6	22.3	75.1	61	67	88.9	108	28.6	33.4
45	127	77.8	23.8	78.3	63.5	69	92.1	114.3	30.2	35
48	133.4	81	23.8	81.5	66.7	72	95.3	120.7	30.2	35
50	133.4	81	23.8	81.5	68	74	95.3	120.7	30.2	35
53	139.7	84.2	25.4	84.7	71	77	101.6	123.9	30.2	36.5
55	146.1	87.3	25.4	87.8	74	79	104.8	130.2	30.2	36.5
58	165.1	95.3	25.4	98.9	79.4	85.7	115.9	146	30.2	36.5
60	165.1	95.3	25.4	98.9	79.4	85.7	115.9	146	30.2	36.5
63	1778	1112	25.4	121.2	85.8	101.6	131.8	1587	28.6	41.2
65	177.8	111.2	25.4	121.2	889	101.6	131.8	158.7	28.6	41.2
68	177.8	111.2	25.4	121.2	92.1	101.6	131.8	158.7	28.6	41.2
70	177.8	111.2	25.4	121.2	92.1	101.6	131.8	158.7	28.6	41.2
75	190.5	125.4	31.7	130.7	98.5	114.3	146.1	171.4	30.2	50.8
80	190.5	125.4	31.7	130.7	101.6	114.3	146.1	171.4	30.2	50.8
85	203.2	135	31.7	140.2	108	123.8	155.6	184.1	30.2	50.8
90	215.9	144.5	31.7	149.7	114.3	133.3	165.1	196.8	30.2	50.8
95	215.9	144.5	31.7	149.7	117.5	133.3	165.1	196.8	30.2	50.8
100	228.6	154	31.7	156.1	123.9	139.7	174.7	209.5	30.2	50.8
