ZL GU 1 Mechanische afdichtingen

ZLSEALS is een bedrijf dat de industrie en handel in China integreert en al vele jaren gespecialiseerd is in ZL GU 1 mechanische afdichtingen. We kunnen de beste professionele oplossing bieden voor klanten met de beste prijs en diensten op maat bieden. ZLSEALS beschouwt het leveren van betrouwbare, delicate producten als onze bedrijfsmissie en wij richten ons erop de wereldleider te zijn op het gebied van mechanische afdichtingen.

Stuur onderzoek

Productomschrijving

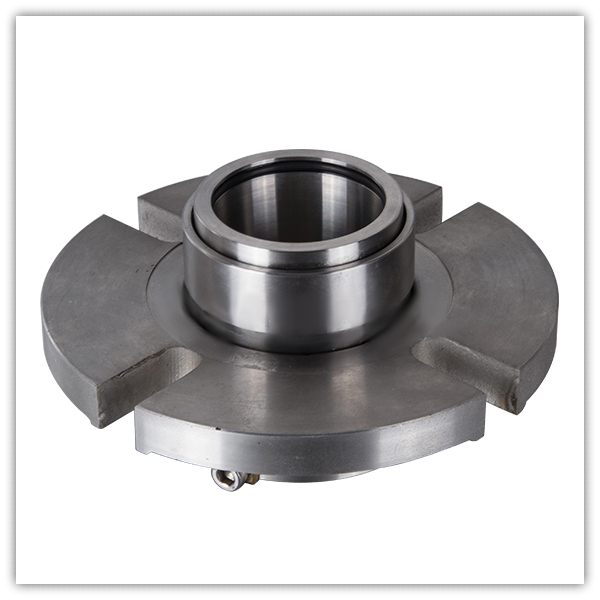

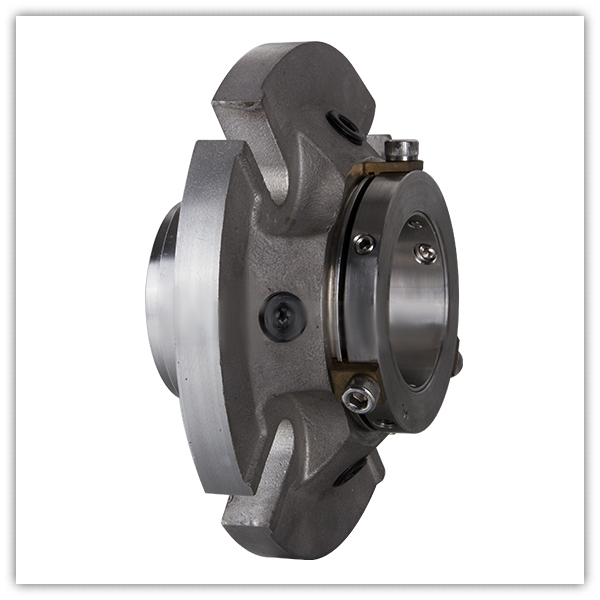

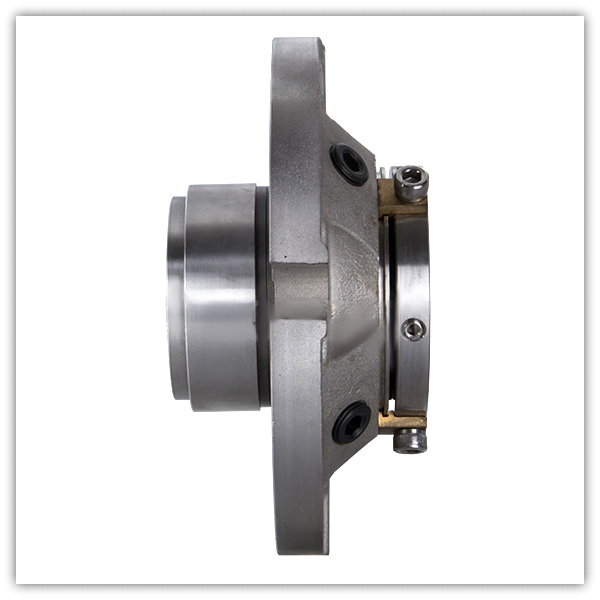

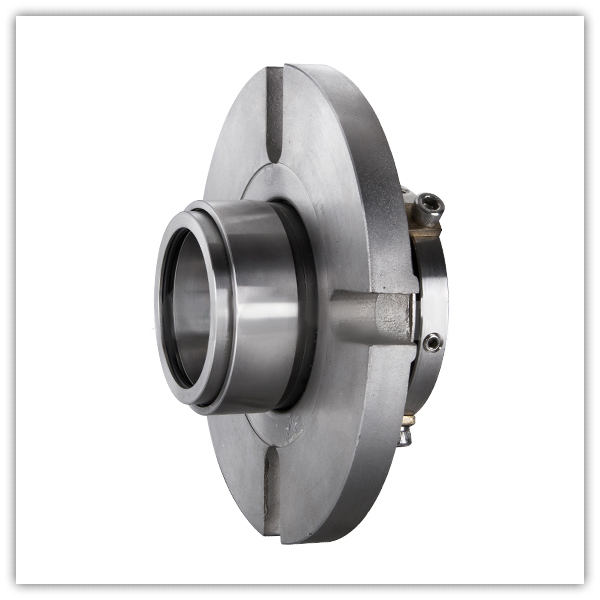

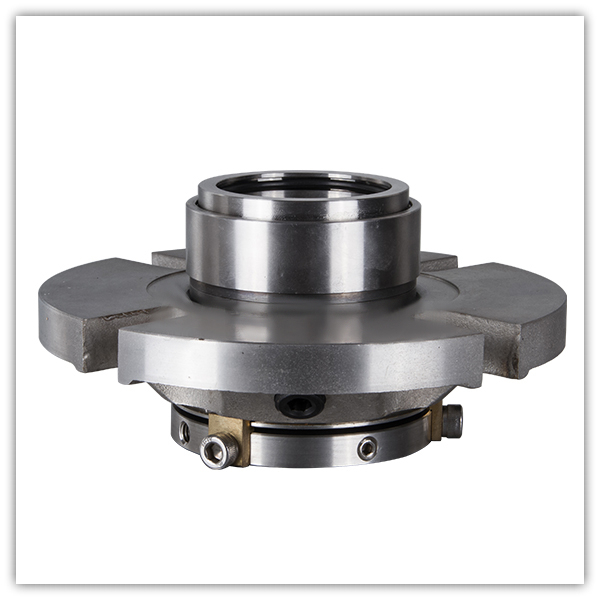

ZLGU1 mechanische cartridge-afdichting vervangt AES CURC

Beschrijving:

ZL GU 1 Mechanische afdichtingen Vervang de mechanische afdichting van de Aesseal CURC mechanische cartridge-afdichting

Operationele omstandigheden:

Temperatuur: -20℃ tot +210℃
Druk: ≤2,5 MPa
Snelheid: ≤15m/s

Materialen:

Stationaire ring: siliciumcarbide, koolstof, TC,
Roterende ring: koolstof, siliciumcarbide, TC
Secundaire afdichting: EPDM, Viton, Afias, Kalrez
Veer- en metalen onderdelen: staal

Toepassingen:

Schoon water,
Rioolwater
Olie en andere matig corrosieve vloeistoffen

d(mm)	D5	D7	D8	L3	D4		W		L1	L2
d(mm)	D5	D7	D8	L3	min	maximaal	min	maximaal	L1	L2
24	104.8	54	49.2	132	40	46	67	90.5	28.6	40.5
25	104.8	54	492	13.2	41	49	67	90.5	28.6	40.5
28	108	57.2	52.4	132	44	52.3	70.3	93.6	28.6	40.5
30	111	60.4	55.6	13.2	46	55.5	73.5	96.8	28.6	40.5
32	111	60.4	55.6	13.2	48	55.5	73.5	96.8	28.6	40.5
33	111	60.4	55.6	13.2	49	55.5	73.5	96.8	28.6	40.5
35	111	635	58.8	13.2	51	57.5	76.6	96.8	28.6	40.5
38	127	71.5	65	16.4	57.2	60.4	85.7	114.3	28.6	44.5
40	127	71.5	65	16.4	58	60.4	85.7	114.3	28.6	44.5
43	139.7	81	71.4	16.4	61	69.9	95.3	127	28.6	44.5
45	139.7	81	71.4	16.4	63.5	69.9	95.3	127	28.6	44.5
48	139.7	81	71.4	16.4	66.7	73	95.3	127	28.6	44.5
50	152.4	90.5	77.8	16.4	68	762	104.8	139.7	28.6	44.5
53	152.4	90.5	77.8	164	71	76.2	104.8	139.7	28.6	44.5
55	165.1	96.8	84.1	16.4	74	82.5	1143	149.2	28.6	44.5
58	165.1	96.8	84.1	16.4	76.2	82.6	114.3	149.2	28.6	44.5
60	165.1	96.8	84.1	16.4	79.4	85.7	114.3	149.2	28.6	44.5
63	177.8	109.5	96.8	19.6	85.8	92.1	127	160.3	31.8	47.7
65	177.8	109.5	96.8	19.6	88.9	95.3	127	160.3	31.8	47.7
68	177.8	109.5	96.8	196	92.1	98.4	127	160.3	318	47.7
70	177.8	109.5	96.8	19.6	92.1	98.4	127	160.3	31.8	47.7
75	190.5	125.4	108	19.6	98.5	108	142.9	173	31.8	47.7
80	190.5	125.4	108	19.6	101.6	111.1	142.9	173	31.8	47.7
85	203.2	135	117.5	19.6	108	117.5	155.6	182.5	31.8	47.7
90	215.9	150.8	127	19.6	114.3	127	171.5	195.2	31.8	47.7
95	2159	1508	127	19.6	117.5	1302	1715	195.2	31.8	47.7
100	228.6	168.3	136.5	19.6	123.9	139.7	188.9	207.9	31.8	47.7
105	228.6	168.3	136.5	19.6	130.1	149.2	189	208	31.8	47.7
110	241.3	177.8	146.1	19.6	136.5	158.8	198.4	220.6	31.8	47.7
115	254	186.6	155.6	19.6	142.9	168.3	211.1	230.2	31.8	47.7
120	254	186.6	155.6	19.6	142.9	168.3	211.1	230.2	31.8	47.7
125	254	1866	155.6	196	142.9	168.3	211.1	2302	31.8	47.7
