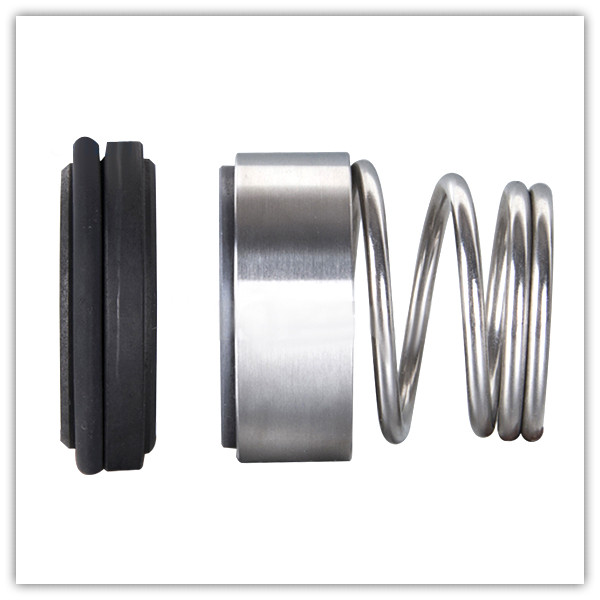

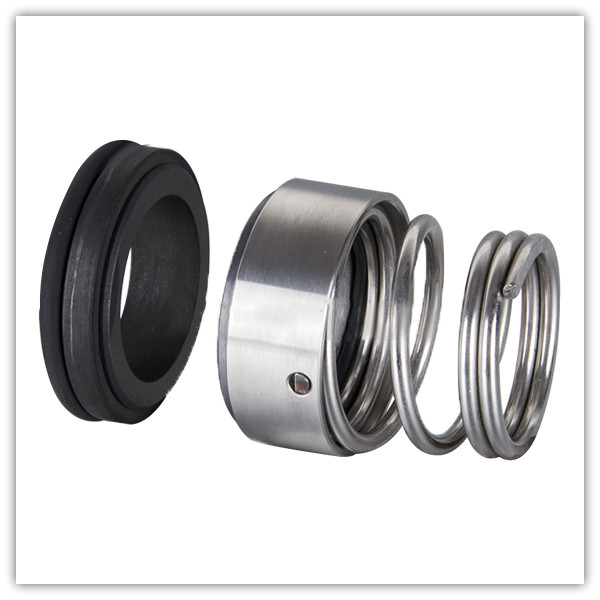

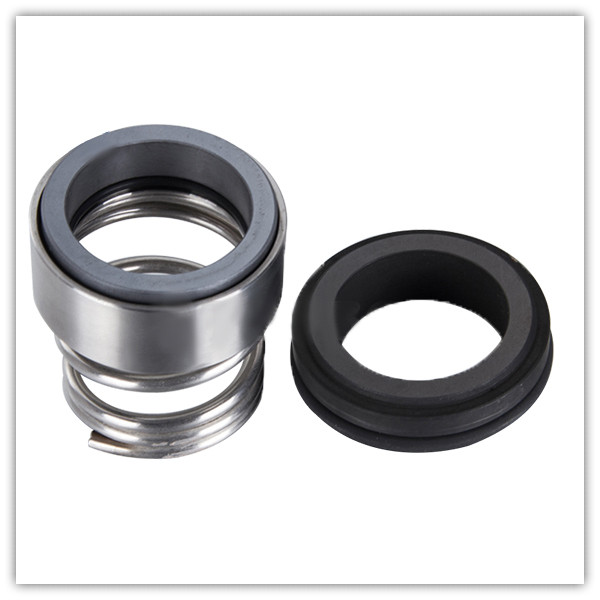

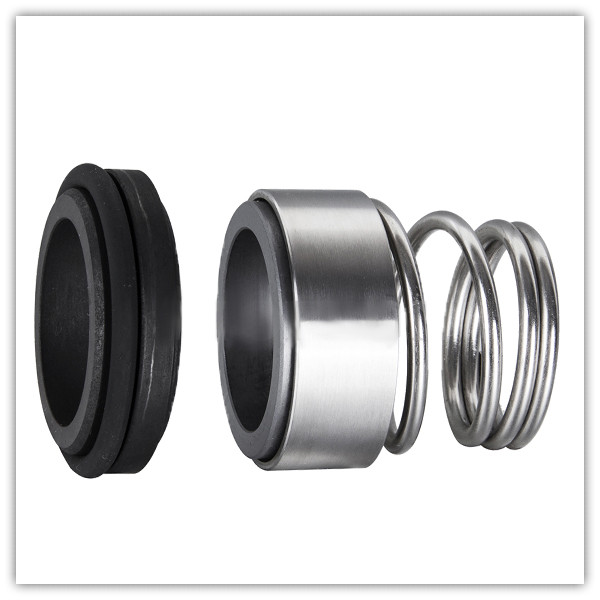

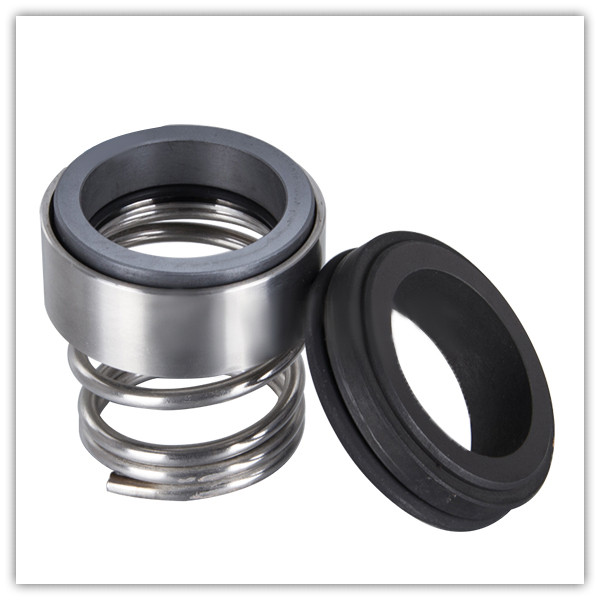

Als professionele fabrikant willen wij u hoogwaardige ZL 17D mechanische afdichtingen leveren. Het bedrijf beschikt over complete apparatuur voor de productie van mechanische afdichtingen en kan verschillende speciale mechanische afdichtingsproducten leveren, van conventionele mechanische afdichtingen tot metalen balgen, mechanische afdichtingen in containers, mechanische afdichtingen van PTFE. enz.
d(mm) | D1 | D2 | D3 | L1 | L2 | L3 |
10 | 21 | 17 | 19 | 15 | 7 | 4 |
12 | 23 | 19 | 21 | 18 | 7 | 4 |
14 | 25 | 21 | 23 | 22 | 7 | 4 |
16 | 27 | 23 | 26 | 23 | 7 | 4 |
18 | 33 | 27 | 29 | 24 | 10 | 5 |
20 | 35 | 29 | 31 | 25 | 10 | 5 |
22 | 37 | 31 | 33 | 25 | 10 | 5 |
24 | 39 | 33 | 35 | 27 | 10 | 5 |
25 | 40 | 34 | 36 | 27 | 10 | 5 |
28 | 43 | 37 | 40 | 29 | 10 | 5 |
30 | 45 | 39 | 43 | 30 | 10 | 5 |
32 | 48 | 42 | 46 | 30 | 10 | 5 |
33 | 48 | 42 | 46 | 39 | 10 | 5 |
35 | 50 | 44 | 49 | 39 | 10 | 5 |
38 | 56 | 49 | 53 | 42 | 13 | 6 |
40 | 58 | 51 | 56 | 42 | 13 | 6 |
43 | 61 | 54 | 59 | 47 | 13 | 6 |
45 | 63 | 56 | 61 | 47 | 13 | 6 |
48 | 66 | 59 | 64 | 47 | 13 | 6 |
50 | 70 | 62 | 66 | 46 | 14 | 6 |
53 | 73 | 65 | 69 | 56 | 14 | 6 |
55 | 75 | 67 | 71 | 56 | 14 | 6 |
58 | 78 | 70 | 76 | 56 | 14 | 6 |
60 | 80 | 72 | 78 | 56 | 14 | 6 |
63 | 83 | 75 | 81 | 56 | 14 | 6 |
65 | 85 | 77 | 84 | 66 | 14 | 6 |
68 | 90 | 81 | 88 | 64 | 16 | 7 |
70 | 92 | 83 | 89.6 | 64 | 16 | 7 |
75 | 97 | 88 | 98 | 64 | 16 | 7 |
80 | 105 | 95 | 100 | 72 | 18 | 7 |
85 | 110 | 100 | 107.5 | 72 | 18 | 7 |
90 | 115 | 105 | 111 | 72 | 18 | 7 |
95 | 120 | 110 | 119 | 72 | 18 | 7 |
100 | 125 | 115 | 123.8 | 72 | 18 | 7 |
