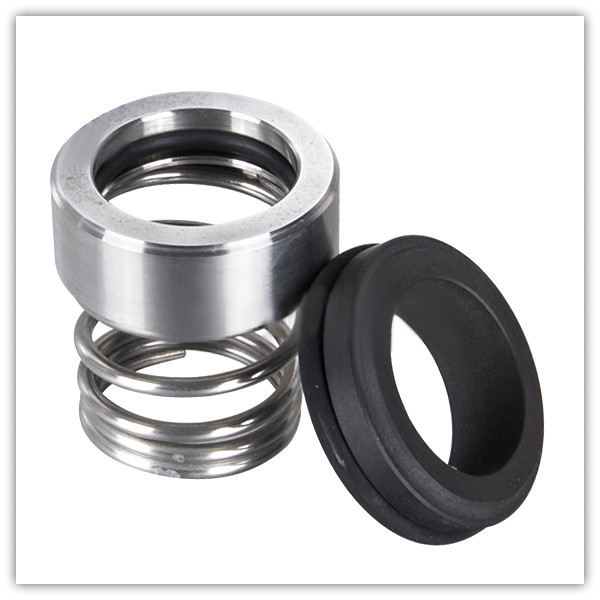

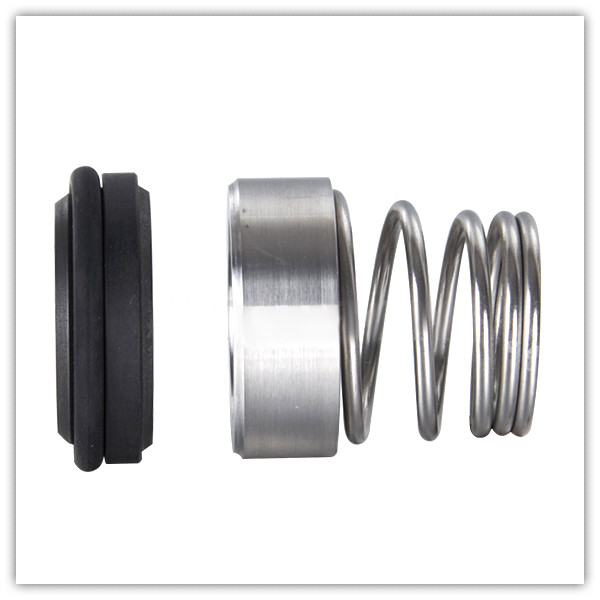

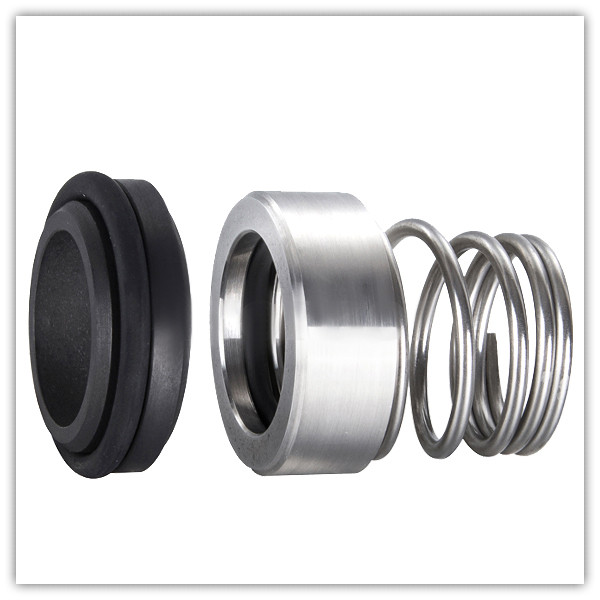

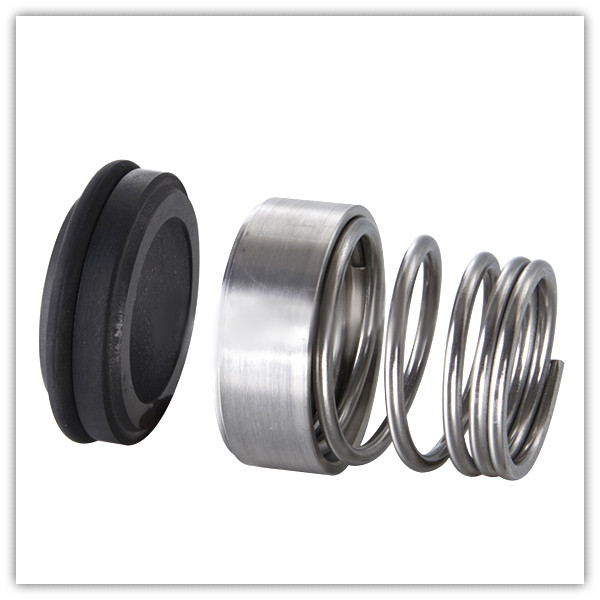

ZL 120 Mechanische afdichtingen

ZL 120 mechanische afdichtingen worden veel gebruikt in de aardolie-, chemische, farmaceutische, voedingsmiddelen- en andere industrieën. Geschikt voor het afdichten van schoon water, rioolwater, olie en andere corrosieve vloeistoffen.

Stuur onderzoek

Productomschrijving

ZL120 O-RING mechanische afdichting vervangt Burgmann BT-RN, AES

Beschrijving

Hulpafdichtingselementen (zoals O-ringen) van ZL 120 mechanische afdichtingen: NBR, EPDM, Viton en andere elastische materialen zijn geselecteerd om zich aan te passen aan verschillende media en werkomgevingen.

Vervanging naar:

Burgmann BT-RN-afdichting
Aesseal T03-afdichting
Flowserve 42-afdichting
Latty T900-zegel
Roten 2 afdichting
Sterling SR2-zegel

Operationele omstandigheden:

Temperatuur: -40℃ tot +200℃
Druk: ≤1,0 MPa
Snelheid: ≤15m/s

Materialen:

Stationaire ring: siliciumcarbide, TC, keramiek
Roterende ring: siliciumcarbide, koolstof, TC
Secundaire afdichting: NBR, EPDM, Viton
Veer- en metalen onderdelen: staal

Toepassingen:

Schoon water,
Rioolwater
Olie en andere matig corrosieve vloeistoffen

d (mm)	D1	D2	D3	L1	L2	L3
10	18.1	14	19	15	5.5	4
11	20.6	16.5	21	18	5.5	4
12	20.6	16.5	21	18	5.5	4
13	23.1	19	23	22	6	4
14	23.1	19	23	22	6	4
15	26.9	21	24	22	7	5
16	26.9	21	26	23	7	5
17	30.9	25	29	24	7	5
19	30.9	25	31	25	8	5
20	30.9	25	31	25	8	5
21	35.4	30	33	25	8	5.5
22	35.4	30	33	25	8	5.5
23	35.4	30	35	27	8	5.5
24	35.4	30	35	27	8	5.5
25	38.2	33	36	27	8.5	5.5
26	38.2	33	36	27	8.5	5.5
28	43.3	38	40	29	9	5.5
30	43.3	38	43	30	9	5.5
32	43.3	38	46	30	9	5.5
33	53.5	45	46	39	11.5	7.5
34	53.5	45	49	39	11.5	7.5
35	53.5	45	49	39	11.5	7.5
36	53.5	45	49	39	11.5	7.5
37	53.5	45	49	39	11.5	7.5
38	60.5	52	53	39	11.5	7.5
40	60.5	52	56	39	11.5	7.5
42	60.5	52	59	39	11.5	7.5
43	60.5	52	59	39	11.5	7.5
44	65.5	57	61	41	11.5	7.5
45	65.5	57	61	41	11.5	7.5
48	65.5	57	64	41	11.5	7.5
50	72.5	64	66	45	11.5	7.5
55	72.5	64	71	47	11.5	7.5
60	79.3	72	78	49	11.5	7.5
65	84.5	77	84	51	11.5	7.5
70	89.5	82	89	51	11.5	7.5
75	94.5	87	98	57	11.5	7.5
80	99.5	92	100	59	11.5	7.5
85	105.5	98	107.5	59	13.5	8
90	111.5	105	111	62	13.5	8
95	116.5	110	119	62	13.5	8
100	110.5	114	1238	75	13.5	8
