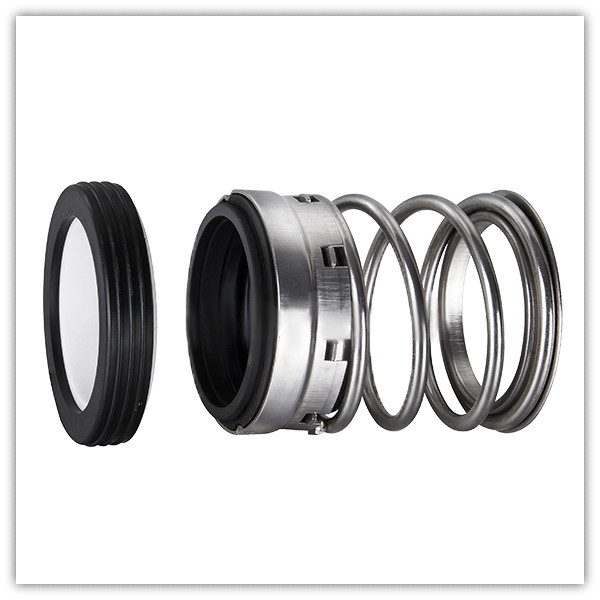

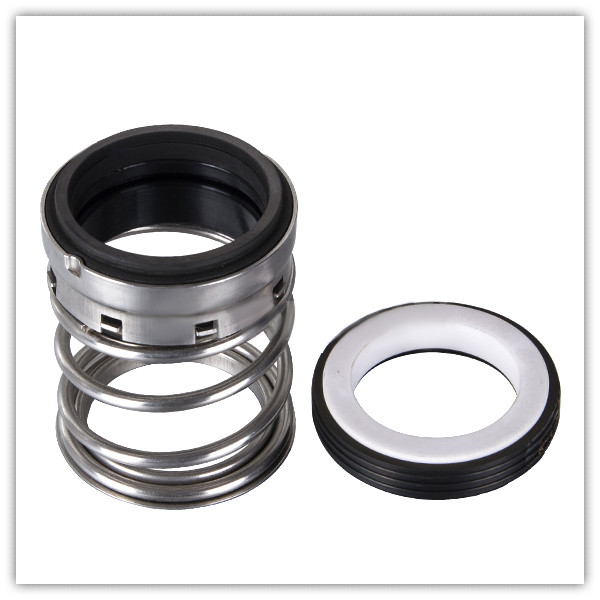

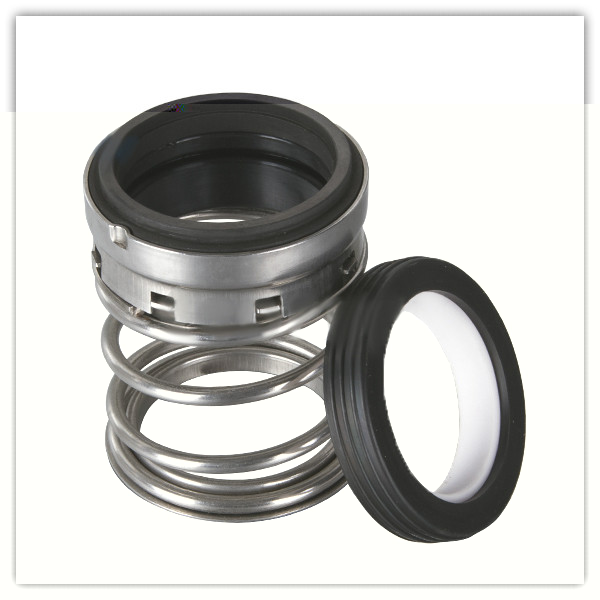

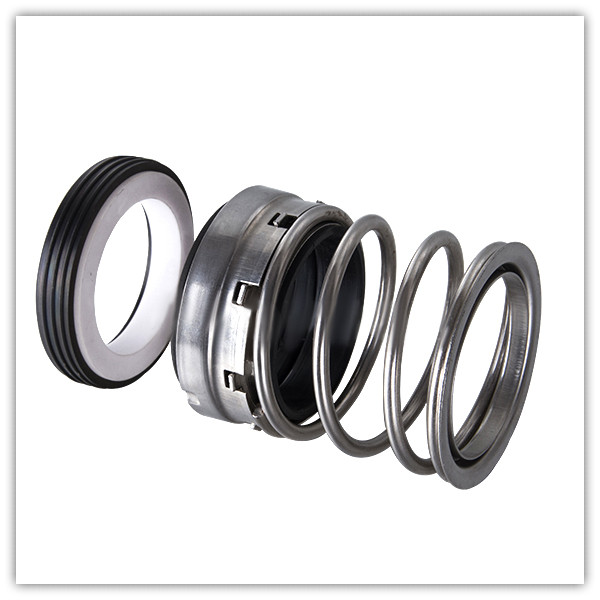

U kunt er zeker van zijn dat u TYPE 1 mechanische afdichtingen in onze fabriek koopt. Al onze producten kunnen worden aangepast, zodat we aan uw eisen op het gebied van maten, materialen en kleuren kunnen voldoen. Wij bieden gratis programmabegeleiding en tekenen ontwerpen.
d (inch) |
d (mm) |
D1 | D2 | D3 | L1 | L2 |
0.500 | 12 | 25.4 | 19.05 | 23.8 | 30.16 | 7.93 |
|
14 | 31.75 | 23.8 | 27.76 | 33.32 | 10.28 |
0.625 | 16 | 31.75 | 23.8 | 27.76 | 33.32 | 10.28 |
0.750 | 18 | 34.93 | 26.98 | 30.94 | 33.32 | 10.28 |
|
20 | 38.1 | 30.15 | 34.11 | 34.93 | 10.28 |
0.875 | 22 | 38.1 | 30.15 | 34.11 | 34.93 | 10.28 |
|
24 | 41.28 | 33.32 | 38.1 | 39.67 | 11.1 |
1.000 | 25 | 4128 | 33.32 | 38.1 | 39.67 | 11.1 |
1.125 | 28 | 44.44 | 36.5 | 41.28 | 4128 | 11.1 |
|
30 | 47.63 | 37.9 | 46.02 | 41.28 | 11.1 |
1.250 | 32 | 47.63 | 37.9 | 46.02 | 41.28 | 11.1 |
|
33 | 50.8 | 42.84 | 48.68 | 42.85 | 11 |
1.375 | 35 | 50.8 | 42.84 | 48.68 | 42.85 | 11 |
1.500 | 38 | 53.98 | 46.05 | 51.85 | 42.85 | 11 |
1.625 | 40 | 60.38 | 50.8 | 58.1 | 50.8 | 12.7 |
|
43 | 63.5 | 53.97 | 6127 | 50.8 | 12.7 |
1.750 | 45 | 63.5 | 53.97 | 6127 | 50.8 | 12.7 |
1.875 | 48 | 66.68 | 57.15 | 64.44 | 53.98 | 12.7 |
|
48 | 69.85 | 60.32 | 6721 | 53.98 | 12.7 |
2.000 | 50 | 69.85 | 60.32 | 6721 | 53.98 | 12.7 |
2.125 | 53 | 76.2 | 60.32 | 72.02 | 60.33 | 14.28 |
2.250 | 55 | 79.38 | 61.9 | 75.3 | 60.33 | 14.28 |
2.375 | 60 | 82.55 | 67.39 | 78.3 | 63.5 | 14.28 |
2.500 | 63 | 85.73 | 68.25 | 81.54 | 63.5 | 14.28 |
2.625 | 65 | 85.73 | 71.24 | 86.22 | 69.85 | 15.9 |
2.750 | 70 | 88.9 | 74.6 | 89.4 | 73.03 | 15.9 |
2.875 | 73 | 95.25 | 77.77 | 92.57 | 73.03 | 15.9 |
3.000 | 75 | 98.43 | 80.95 | 95.75 | 73.03 | 15.9 |
3.125 |
|
101.6 |
|
101.6 | 79.38 | 19.84 |
3.250 |
|
104.78 |
|
104.8 | 79.38 | 19.84 |
3.375 |
|
107.95 |
|
107.9 | 79.38 | 19.84 |
3.500 |
|
111.13 |
|
111 | 79.38 | 19.84 |
3.625 |
|
114.3 |
|
114.3 | 82.55 | 19.84 |
3.750 |
|
117.48 |
|
117.48 | 82.55 | 19.84 |
3.875 |
|
120.65 |
|
120.65 | 85.73 | 19.84 |
4.000 |
|
123.83 |
|
123.8 | 85.73 | 19.84 |
